上海虹橋商務區-阿里巴巴總部項目BIM應用

一：項目介紹

本項目為國內少有的商業綜合體EPC項目，項目組建EPC管理部門進行全盤管控，由EPC設計管理部進行BIM工作的管理，對土建、機電、景觀、幕墻、內裝等專業的BIM工作進行統籌協調。我司作為此項目機電BIM進行服務，在此過程中與其他專業進行合作，機電相比其他專業較為復雜較為******。需考慮與其他專業之間碰撞，并且解決碰撞問題。

項目位于上海虹橋商務區核心區北片區 07 地塊，核心包括三個街坊，即地塊 08-02， 08-04， 08-05，包含商業服務用地、商務辦公用地及廣場用地?；乇迸R淮虹路，西鄰申長路，南鄰潤虹路。是該開發區域的中心北部區域，臨近商業，文化及交通設施，可形成一個顯著的綜合性項目場地?？傆玫孛娣e為 25583 m2?？偨ㄖ娣e 140944 m2，其中地上總建筑面積 77469m2，計容建筑面積 76540 m2，地下總建筑面積 63475m2，總?cè)莘e率3.0。

二：使用BIM整體流程

三：BIM管線深化設計

在本項目使用BIM技術，對所有管線進行深化設計，做到減少浪費、提******率、提升質量、是客戶得到更好體驗，同事使用BIM技術進行深化設計——對傳統設計成果持續**，行成精細化施工圖。使用BIM技術進行導出施工圖，先是通過本項目EPC管理部門的審核，在進行AECOM的報審。圖紙有問題既通過BIM在進行修改以及出圖，在進行報審，直至圖紙可達到施工要求，通過精細化施工圖實現精益建造。

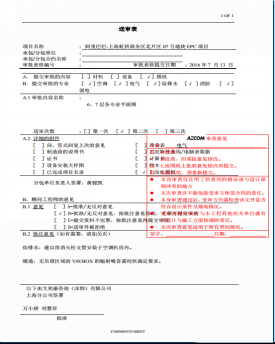

AECOM送審表

BIM模型與現場一比一

四：BIM成果展示

自用辦公場所管線

局部走廊區域管線
